DF125 - Roteador PPP (Protocolo Ponto-a-Ponto)

Solicitar Orçamento

As estruturas de telecomunicações usadas em plantas de áreas extensas, tipicamente disponibilizam a comunicação em áreas remotas com RTUs (Unidade Terminal Remota), via MODEMs seriais.

O DF125 foi projetado para ser conectado entre a interface serial do MODEM e a rede local (LAN) ethernet da RTU, provendo as funcionalidades de roteador PPP (Protocolo Ponto-a-Ponto) que permitem a conectividade IP das RTUs com a MTU (Unidade Terminal Principal).

Para que isso ocorra, via comandos AT pela porta serial, o DF125 configura e solicita ao MODEM o estabelecimento de uma conexão PPP com um servidor na MTU. A partir de então, todos os protocolos utilizados pela RTU Smar podem ser encapsulados via protocolo PPP serial e transmitidos via estrutura de telecomunicações.



Principais Características

  • PPP pela porta serial
  • Tradução de endereço IP
  • Configuração do Webserver
  • Baixo consumo de energia
  • Design modular DFI302



Módulo Roteador PPP - DF125



O DF125 é um elemento chave para conectar a infraestrutura RTU Smar com o sistema de telecomunicações usados em plantas extensas, possibilitando o encapsulamento PPP serial de todos os protocolos utilizados pela RTU Smar.

Em plantas de área grande o sistema de controle é normalmente dividido em uma Unidade Terminal Principal, Sistema de Telecomunicações e várias Unidades Terminais Remotas, visando intervenção de processo autônoma e local, além de seu monitoramento simples.

As RTUs são normalmente usadas como equipamentos autônomos e implementadas para executar o controle local para ação imediata em caso de comportamento anormal do processo em baixa potência e alta conectividade.

O sistema de telecom é a solução importante para resolver o problema das longas distâncias introduzido por tais aplicações. Vários cenários são conhecidos e implementados em diferentes locais, por exemplo comunicação via satélite, fibra óptica, rede de rádio, GSM/GPRS, 3G, TETRA etc.

Por fim, o MTU é o concentrador de todos os dados provenientes de diferentes RTUs, via telecom, e compilados em um único banco de dados. A MTU também é implementada para operar, configurar e manter todas as RTUs remotamente com base em vários protocolos.

Os protocolos de comunicação OPC padrão e Foundation Fieldbus High Speed Ethernet (FF HSE) são usados para fornecer todos os meios para enviar/receber dados de/para RTUs.

No caso de larguras de banda de rede estreitas, protocolos específicos também podem ser implementados, como o DNP3 que terá como alvo a coleta de dados de RTUs onde a rede não pode ser acessada 100% do tempo em um ambiente compartilhado (supervisão, controle e voz).

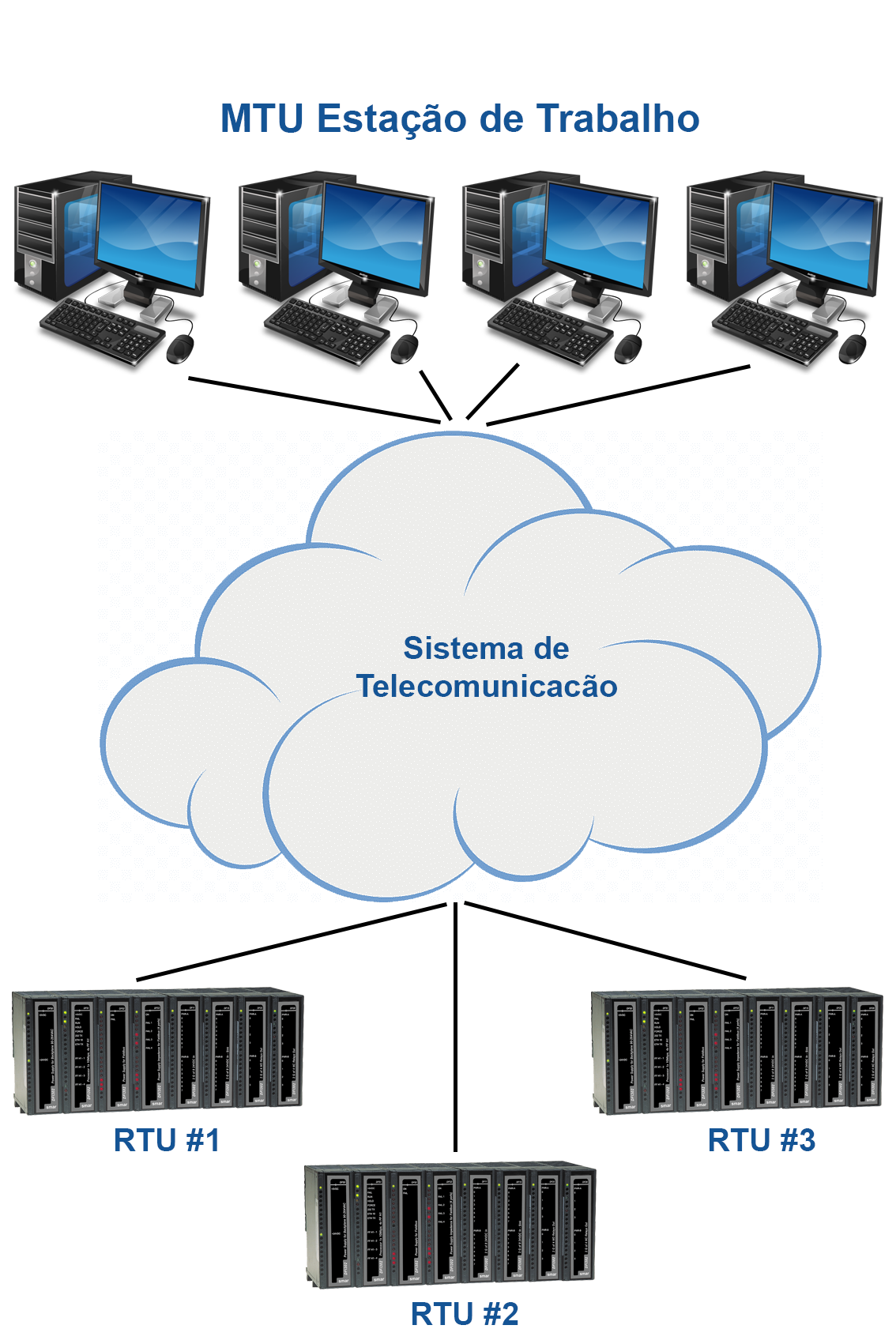

Visão geral do sistema utilizando MTU, RTU e DF125

Continue lendo...
  • Descrição
  • Arquivos

As estruturas de telecomunicações usadas em plantas de áreas extensas, tipicamente disponibilizam a comunicação em áreas remotas com RTUs (Unidade Terminal Remota), via MODEMs seriais.

O DF125 foi projetado para ser conectado entre a interface serial do MODEM e a rede local (LAN) ethernet da RTU, provendo as funcionalidades de roteador PPP (Protocolo Ponto-a-Ponto) que permitem a conectividade IP das RTUs com a MTU (Unidade Terminal Principal).

Para que isso ocorra, via comandos AT pela porta serial, o DF125 configura e solicita ao MODEM o estabelecimento de uma conexão PPP com um servidor na MTU. A partir de então, todos os protocolos utilizados pela RTU Smar podem ser encapsulados via protocolo PPP serial e transmitidos via estrutura de telecomunicações.



Principais Características

  • PPP pela porta serial
  • Tradução de endereço IP
  • Configuração do Webserver
  • Baixo consumo de energia
  • Design modular DFI302



Módulo Roteador PPP - DF125



O DF125 é um elemento chave para conectar a infraestrutura RTU Smar com o sistema de telecomunicações usados em plantas extensas, possibilitando o encapsulamento PPP serial de todos os protocolos utilizados pela RTU Smar.

Em plantas de área grande o sistema de controle é normalmente dividido em uma Unidade Terminal Principal, Sistema de Telecomunicações e várias Unidades Terminais Remotas, visando intervenção de processo autônoma e local, além de seu monitoramento simples.

As RTUs são normalmente usadas como equipamentos autônomos e implementadas para executar o controle local para ação imediata em caso de comportamento anormal do processo em baixa potência e alta conectividade.

O sistema de telecom é a solução importante para resolver o problema das longas distâncias introduzido por tais aplicações. Vários cenários são conhecidos e implementados em diferentes locais, por exemplo comunicação via satélite, fibra óptica, rede de rádio, GSM/GPRS, 3G, TETRA etc.

Por fim, o MTU é o concentrador de todos os dados provenientes de diferentes RTUs, via telecom, e compilados em um único banco de dados. A MTU também é implementada para operar, configurar e manter todas as RTUs remotamente com base em vários protocolos.

Os protocolos de comunicação OPC padrão e Foundation Fieldbus High Speed Ethernet (FF HSE) são usados para fornecer todos os meios para enviar/receber dados de/para RTUs.

No caso de larguras de banda de rede estreitas, protocolos específicos também podem ser implementados, como o DNP3 que terá como alvo a coleta de dados de RTUs onde a rede não pode ser acessada 100% do tempo em um ambiente compartilhado (supervisão, controle e voz).



Visão geral do sistema utilizando MTU, RTU e DF125
